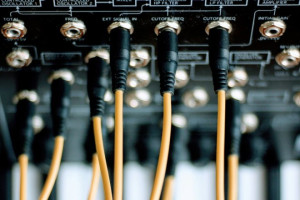

Смотри не перепутай: гид по популярным типам кабелей и разъемов

Современные устройства — от ноутбуков до профессионального оборудования — оснащаются множеством разъемов, назначение которых не всегда очевидно. Если с USB или XLR всё более или менее понятно даже новичку, то различить RCA и коаксиальный кабель или два похожих «джека» способен не каждый.

В этом материале мы собрали основные типы кабелей и разъемов, которые чаще всего встречаются в бытовой и профессиональной аудио/видеотехнике. Независимо от того, комплектуете ли вы домашний кинотеатр или собираете систему с виниловым проигрывателем, — с этими интерфейсами вы наверняка столкнетесь.

Базовые понятия о кабелях и разъемах

В описаниях кабелей часто упоминаются такие вещи, как балансное соединение, разъемы «мама» и «папа», цифровой протокол и другие термины. Давайте разберемся с базой, чтобы ориентироваться в форматах коммутации.

Цифровые и аналоговые кабели

Ключевое различие между аналоговыми и цифровыми кабелями заключается в природе сигнала:

Аналоговые кабели передают непрерывный ток, отражающий форму звуковой волны.

Цифровые кабели передают двоичный код (нули и единицы), который затем преобразуется в звук цифро-аналоговым преобразователем (ЦАП).

Балансные и небалансные подключения

Основная проблема при передаче сигнала по кабелю — это шум. Чем длиннее кабель, тем выше риск наводок и помех от внешних источников.

Небалансный кабель передает сигнал по одному проводу и использует второй — как «землю». Защита от помех минимальна, и наиболее эффективное решение — использовать как можно более короткий кабель.

Балансный кабель передает сигнал по двум жилам в противофазе. При выходе один из сигналов инвертируется, шумы гасятся, и звучание остается чистым. Этот способ обеспечивает высокую устойчивость к внешним помехам.

Разъемы «мама» и «папа»

Каждое соединение имеет две стороны: штекер (вилка) и разъем (гнездо). В быту их называют «папа» (male) и «мама» (female). Обычно вилка расположена на кабеле, а гнездо — в устройстве, но бывают исключения.

Межблочные соединения

Межблочные кабели соединяют компоненты аудиосистемы между собой. Чаще всего используются короткие варианты, чтобы свести к минимуму потери сигнала. Популярные типы — RCA, Speakon и другие.

Аналоговые интерфейсы

Аналоговое подключение использует физическую природу звука — его форма преобразуется в электрический ток, который проходит по кабелю.

TS – простой монофонический разъем, более известный как «джек». Изначально использовался в телефонной связи, но позже стал стандартом для музыкальных инструментов. TS расшифровывается как Tip-Sleeve: сигнальный контакт и заземление.

TRS (Tip-Ring-Sleeve) — балансная версия TS. Имеет три контакта, что позволяет передавать сигнал в стерео или в балансной моноформе. Диаметры: 6,3 мм (профессиональное аудио) и 3,5 мм (портативные плееры, наушники, смартфоны).

Один из самых распространенных разъемов, известный как «тюльпан». Чаще всего используется в старых телевизорах, усилителях и акустических системах. Несмотря на небалансную конструкцию, RCA до сих пор применяется в домашнем и студийном оборудовании.

RCA-кабели могут передавать стереозвук и даже видеосигнал, а цветовая маркировка разъемов помогает не перепутать каналы.

Профессиональный трехконтактный разъем с высокой точностью передачи сигнала. Обеспечивает отличное шумоподавление и используется в микрофонах, микшерах, студийной и аудиофильской аппаратуре.

Разъем, разработанный специально для подключения акустики к усилителям. Устойчив к высокому напряжению, безопасен и обеспечивает качественную передачу даже при больших мощностях. Активно используется в концертной и студийной практике.

Цифровые интерфейсы

Цифровое подключение обеспечивает передачу данных в виде двоичного потока. Такие кабели передают не только звук, но и видео, питание и управляющие сигналы

.Один из самых универсальных типов соединений. USB-кабель может передавать как данные, так и питание. Существует несколько форматов:

Type A — чаще всего встречается в ПК и ноутбуках;

Type B — используется в аудиоустройствах;

Type C — современный стандарт с высокой пропускной способностью (до 10 Гбит/с), подходит для аудио, видео и зарядки.

Для устройств Apple применяется протокол Thunderbolt — он поддерживает скорость до 40 Гбит/с и мультипротокольную передачу.

Современный мультимедийный стандарт для передачи звука и видео. Новейший HDMI-кабель 2.2 способен пропускать до 96 Гбит/с, чего достаточно для форматов 4К, 8К и выше. Поддерживает звук высокого разрешения и работает с кабелями длиной до 10 м (с оптическим усилением — до 150 м). Наиболее популярен в домашних кинотеатрах.

Формат цифровой передачи аудио. Используется для соединения CD-плееров, ТВ и ресиверов с усилителями. Делится на два типа:

коаксиальный — разъем выглядит как RCA, но требует кабель с сопротивлением 75 Ом;

оптический (Toslink) — использует световой сигнал и отличается высокой точностью и защитой от помех.

Оба варианта наиболее эффективны на дистанции до 10 метров.

Не существует универсального ответа, какой разъем лучше — всё зависит от вашего оборудования и задач. Даже устаревшие форматы продолжают использоваться в своей нише, и каждая система требует индивидуального подхода.
